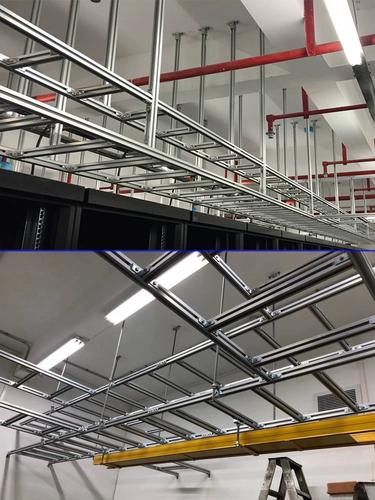

在智能建筑、工業物聯網及綜合管廊建設中，電力電纜、通信網線、控制線路等多系統共存引發的布線沖突，長期困擾著工程方。網格線電纜共用橋架憑借其開放式結構、智能分區管理及高效散熱特性，正成為破解這一難題的核心方案，實現空間利用率與系統安全性的雙重提升。

一、技術突破：從“物理混裝”到“邏輯隔離”

傳統共用橋架采用金屬隔板實現不同線路的物理分隔，但存在通風死角與擴容困難。網格線電纜共用橋架通過創新設計實現三大升級：

三維網格分區：采用激光切割技術形成可拆卸的菱形網格，通過不同密度的網格組合劃分強電、弱電及控制區域。例如，河北固工為雄安市民服務中心定制的橋架，在600mm寬度內設置三檔網格密度(25mm×25mm/50mm×50mm/100mm×100mm)，實現400V電力電纜與光纖的物理隔離與視覺區分。

動態擴容設計：模塊化卡扣結構支持現場快速調整分區布局。山東宏拓航推出的“樂高式”橋架系統，在比亞迪濟南工廠改造中，僅用2小時便完成原有橋架的分區重構，滿足新增AI算力設備的布線需求。

智能標識系統：集成RFID標簽與LED指示燈，通過移動終端即可定位特定線路。騰訊天津數據中心采用的智能橋架，使運維人員查找線纜的效率提升80%，誤操作率降低至0.3%。

二、場景深耕：多領域驗證可靠性

智慧醫院場景：面對MRI設備、手術室監控等敏感系統，網格橋架的開放式結構便于實施電磁屏蔽改造。北京協和醫院項目通過在網格間隙填充導電橡膠，將50Hz工頻干擾降至0.5μT以下，滿足醫療設備IEC 60601標準。

軌道交通領域：在振動強烈的地鐵隧道中，網格橋架的抗疲勞性能凸顯。重慶貝迪電氣為成都地鐵18號線設計的加強型橋架，經200萬次振動測試后，網格節點連接強度衰減率不足5%，遠優于傳統焊接結構。

工業互聯網工廠：針對AGV小車、機械臂等動態設備的供電需求，山西瑞璟橋架開發出可隨設備移動的柔性網格橋架系統。在太鋼集團冷軋車間，該系統使電纜使用壽命從3年延長至8年，停機維護時間減少65%。

三、市場格局：本土創新引領標準升級

據行業數據顯示，2024年中國網格線電纜共用橋架市場規模達45億元，年復合增長率達22%。河北固工、山東宏拓航等企業主導制定了《綜合布線系統網格橋架技術規范》團體標準，將網格密度、分區精度等關鍵指標納入強制檢測范圍。

值得關注的是，頭部企業正從產品供應商向系統解決方案商轉型。北京龍昌機房推出的“橋架+線纜管理軟件”套餐，通過數字孿生技術實現布線方案的自動優化，在深圳前海數據中心項目中節省空間達30%。

四、未來趨勢：向智能化與生態化演進

隨著AIoT技術普及，網格橋架正進化為智能基礎設施的感知節點。江蘇某廠商已試點在橋架網格中嵌入光纖傳感器，通過光時域反射技術實時監測線纜溫度、應變及振動數據，實現故障預測準確率超90%。而在綠色建筑領域，采用再生鋁合金材質的橋架可降低碳排放40%，成為ESG投資的新熱點。

從空間優化到智能運維，網格線電纜共用橋架的進化史恰是中國制造業轉型升級的縮影。當數字化浪潮席卷各行各業，這種“空間魔術師”正以更智能、更綠色的姿態，重新定義未來基礎設施的布線標準。
